Les commutateurs à dôme tactiles sont un type de commutateur à bouton-poussoir couramment utilisé dans les appareils électroniques, en particulier pour les claviers, les calculatrices et autres panneaux de saisie. Ils sont connus pour fournir une réponse tactile lorsqu’on appuie dessus, d’où le nom « tactile ».
Voici comment ils fonctionnent :
1. Construction :

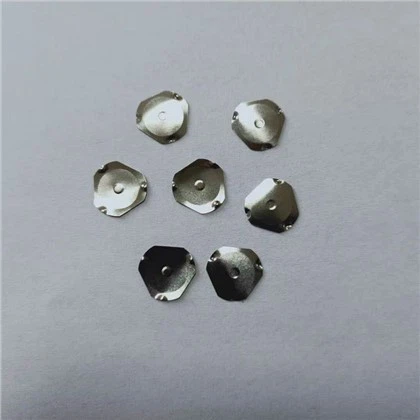

- Un interrupteur à dôme tactile se compose d'une couche conductrice en forme de dôme généralement en métal, qui est montée sur un substrat flexible tel qu'un PCB (Printed Circuit Board).
- Le dôme est recouvert d'un dôme en caoutchouc ou en silicone qui procure une sensation tactile.
- Au-dessus du dôme en caoutchouc se trouve un symbole ou un caractère qui indique la fonction de la clé.
2. Fonctionnement :
- Lorsque l'utilisateur appuie sur la touche, le dôme en caoutchouc est poussé vers le bas, ce qui fait que le dôme métallique en dessous entre en contact avec les circuits sous-jacents du PCB.
- Cette action ferme le circuit électrique en envoyant un signal au dispositif indiquant que la clé a été activée.
- Lors du relâchement, le dôme métallique reprend sa forme originale grâce à son élasticité, coupant le circuit et attendant la prochaine pression.
3. Avantages :
- Retour tactile : le dôme en caoutchouc procure une sensation tactile de « clic » perceptible lorsqu'on appuie dessus, donnant aux utilisateurs la confirmation que leur pression sur une touche a été enregistrée.
- Durabilité : Ils peuvent résister à des millions d’actionnements sans dégradation significative des performances.
- Rentable : les commutateurs à dôme tactiles sont rentables à fabriquer et à assembler, ce qui les rend populaires dans l'électronique produite en série.
- Polyvalence : Ils sont disponibles en différentes tailles et peuvent être conçus pour s'adapter à différentes configurations et fonctionnalités.
4. Candidatures :
- On le trouve couramment dans les téléphones mobiles, les calculatrices, les télécommandes et les claviers d'ordinateur.
- Également utilisé dans les appareils médicaux, les appareils électroménagers et autres gadgets électroniques où un retour physique est souhaité.
5. Considérations de conception :
- La conception doit garantir que le dôme entre en contact constant avec les plages du PCB.
- L'épaisseur et le matériau du dôme en caoutchouc affectent la sensation tactile et la durabilité de l'interrupteur.
- La disposition doit s'adapter à la taille et à la distance de déplacement du commutateur (la distance parcourue par la touche lorsqu'elle est enfoncée).
En résumé, les commutateurs tactiles à dôme offrent un équilibre entre coût, fonctionnalité et expérience tactile, ce qui en fait un choix populaire pour une large gamme d'appareils électroniques.
